赤外線式リモコンの解析　　　
（ここに書いてあることは私が適当に調べた内容なので　＾＾；　間違いがあるかも知れません。）

セレクター付き電子ボリュームのコントロールは赤外線リモコンで行う事に決めました。
音量調整、入力切替の度にセレクターまでいかなければならず面度です。
また、マイコンの入力は赤外線受信モジュールの１本のみとなりポートの節約になります。

まず、赤外線リモコンの解析を行いました。
解析に使用するのは秋月電子で販売されている赤外線モジュールです。電源＋５Ｖを供給するだけで、
リモコンの信号を取り出す事ができます。

家にあるソニーのＴＶ用リモコンを解析する事にしました。
（写っていないが受信モジュールとＰＩＣ間は１０ｋΩでプルアップしている。）

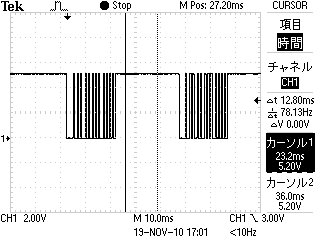

とりあえず、デジタルオシロで波形を見てみるとこんな感じの波形が計測できます。


コマンド信号のフォーマットをネットで調べてみると、

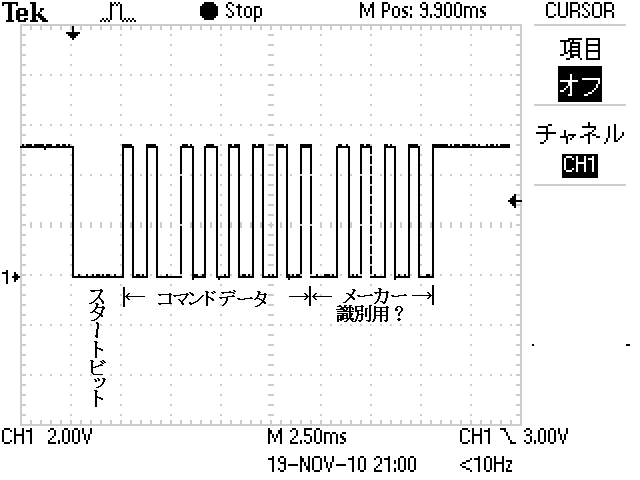

スタートビット＋コマンドデーター（7bit）＋メーカー識別　の順に出力され、
通常Ｈｉｇｈでスタートビット（Low）から始まり、Ｌｏｗレベルで短いビットは０、
長いビットは１となることがわかりました。（Highは一定の長さ）

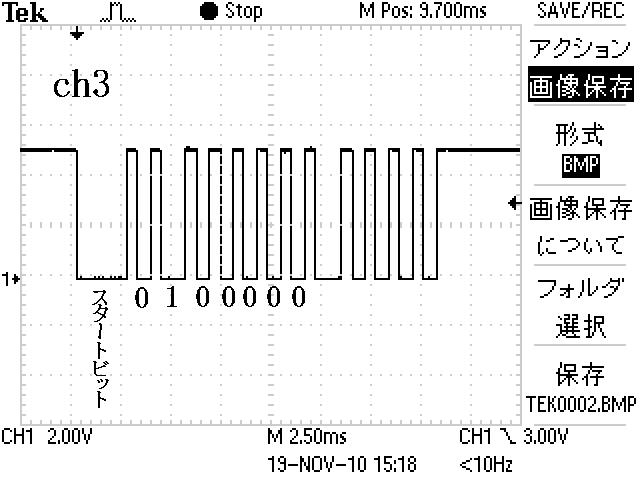

ためしに、チャンネル１から3までの波形をみてみますと。



この観測から、コマンドデーターは下位ビットから上位ビットの流れで出力される事が分かります。
チャンネル１：００ｈ
チャンネル２：０１ｈ
チャンネル３：０２ｈ

今回リモコンで主に利用したいのは、
音量＋、音量−、入力切替　で音量の波形を調べると

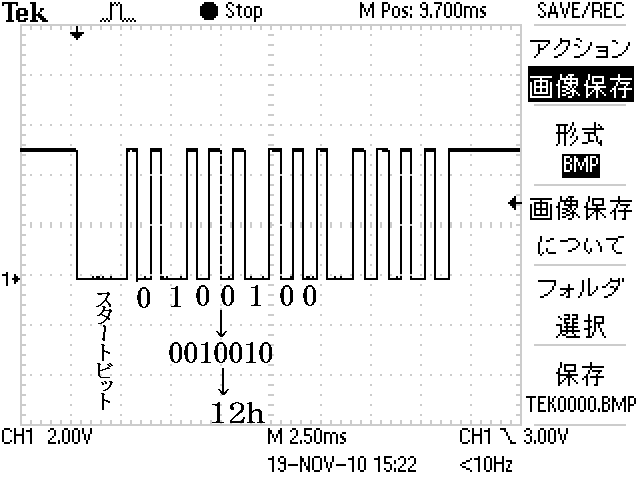

音量＋：１２ｈ　　　　　（16進数）
音量−：１３ｈ
であることがわかりました。そのほかのボタンも同じように調べれば簡単に分かります。（切り替えは　２５ｈ）



これをどうマイコンで読み取らせるかです。
まず各ビットの長さを調べてみました。

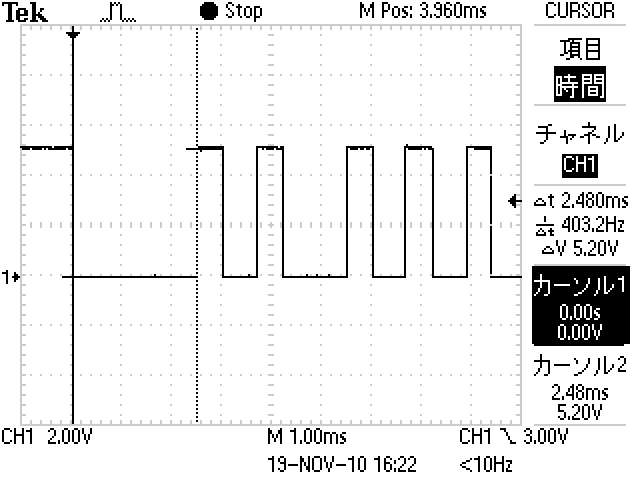

　　　　　　　　　　　　　　スタートビット（２．４８ｍｓ）　　

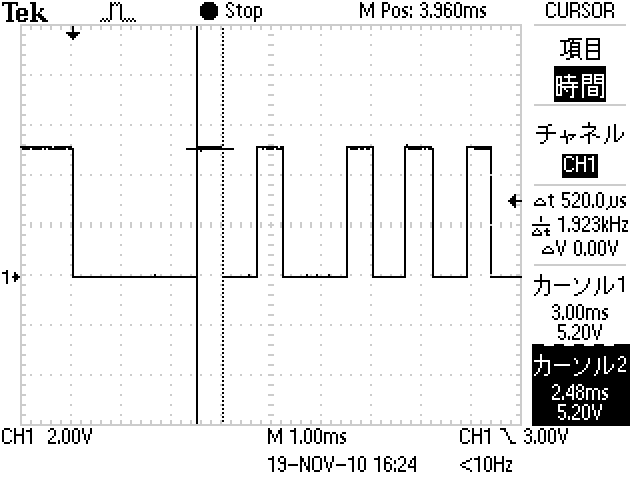

　　　　　　　　　　　　　　　　　　　　　　　　Ｈｉｇｈ時（５２０μｓ）　　　　

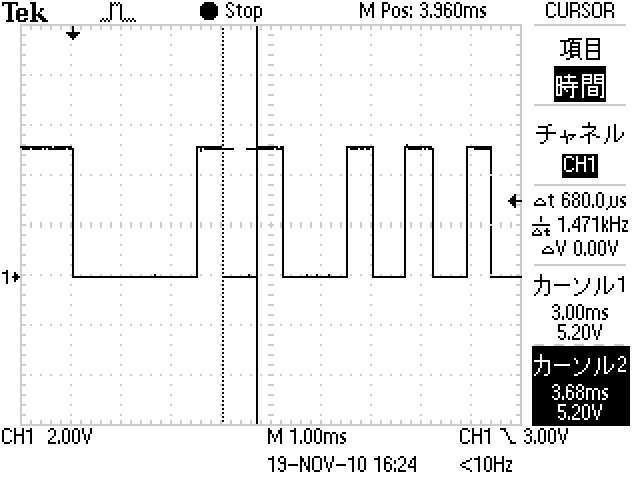

　　　　　　　　　　　　Ｌｏｗ　ｂｉｔが０の時（６８０μｓ）

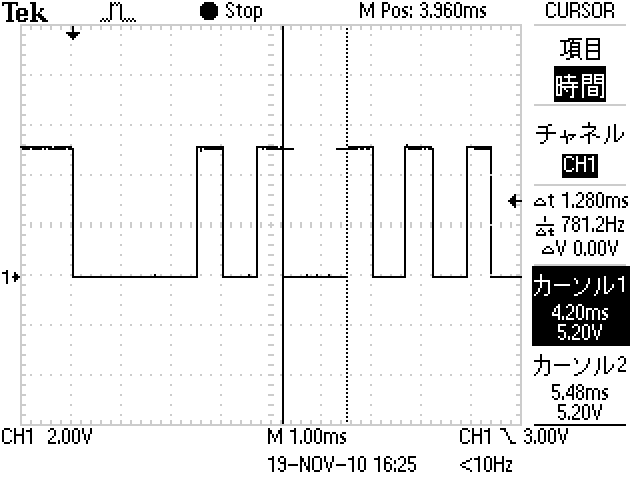

Ｌｏｗ　ｂｉｔが１の時（1.280ｍｓ）


通常時はHighで信号がＬｏｗになったらコマンド受信状態にして、２．４８ｍｓ間Ｌｏｗであればスタートビットで、(ｂｉｔが１の時の１．２８mｓより長ければ　スタートビットとみなす）
コマンドデーターの取り込み開始する、Ｌｏｗが1mｓ以上であればそのビットは１、７００μｓ以下なら０として取り込み、7biti分くりかえして並び替えれば
コマンドのデーターが分かる事になります。

ＰＩＣに赤外線受信モジュールを接続して、実際リモコンのコマンドを読み取ってみます。
ＰＩＣの２pin（A0)にモジュールのデーター出力を接続して、１０ｋΩでプルアップしています。
プログラムはここ、　　　ＨＥＸはここ、



１７ｐｉｎからシリアルデーターが出ていますので、ハイパーターミナルでコマンドの内容を確認できます。
